Få et kig ind i en DJI Inspire 2.
DJI’s seneste skud på stammen er også en af de mest avancerede droner på markedet.
Læs med i artiklen her og se hvad der gemmer sig indeni en af verdens mest avancerede kameradroner når den skilles ad i smådele.
DJI’s Inspire 2 er et teknologisk vidunder. Heydrones har skilt en Inspire 2 ad, så du kan få et fascinerende indblik i hvor mange små detaljer der egentlig gemmer sig inde i en Inspire 2.
I “gamle” dage byggede man droner med en ramme, flight controller, 4 x ESC, 4 x motorer, batterier og nogle strips. Men kigger man indenfor i en Inspire 2 i 2017 og ser hvad der gemmer sig af kredsløb, kabler, stik, køleelementer og avanceret teknologi er det svært ikke at blive imponeret over hvor lang teknologien har nået på få år.

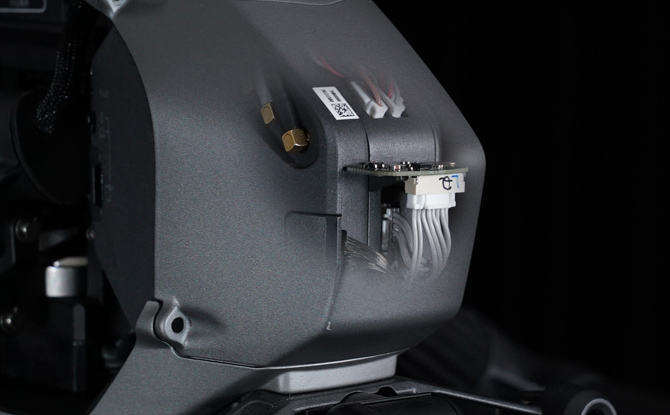

Tager man næsen af dronen er det første man ser et lille kompas og barometer.

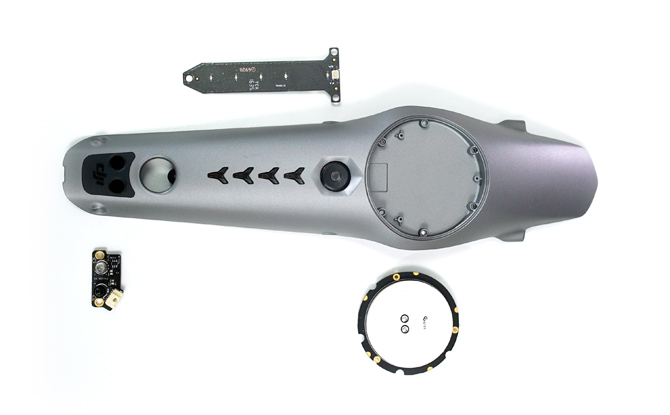

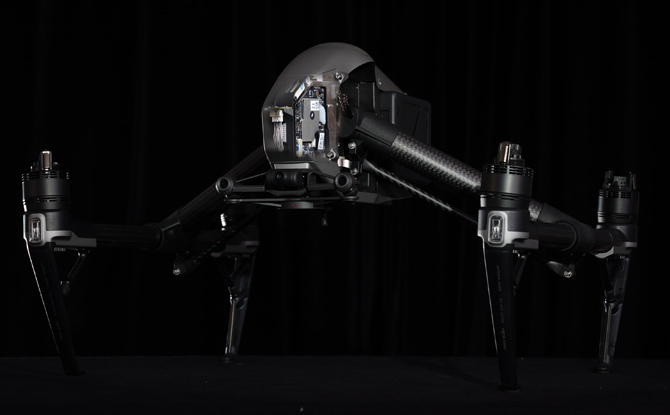

Demontering af toppen blotter GPS moduler, power knappen og de opadvendte sensorer til Obstacle Avoidance.
Top skallen er lavet af magnesium på nær låget over GPS’s som er lavet af plastic for ikke at blokere for signalet.

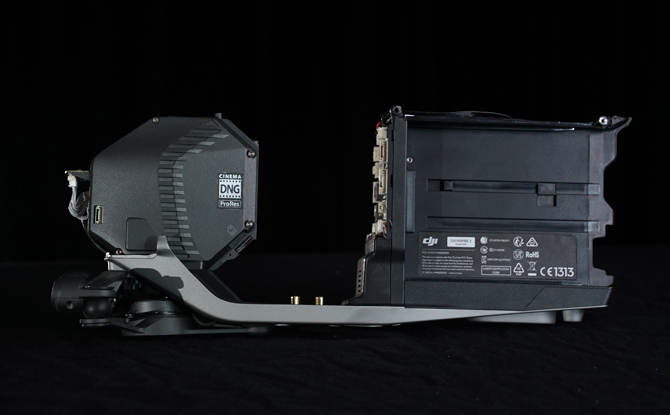

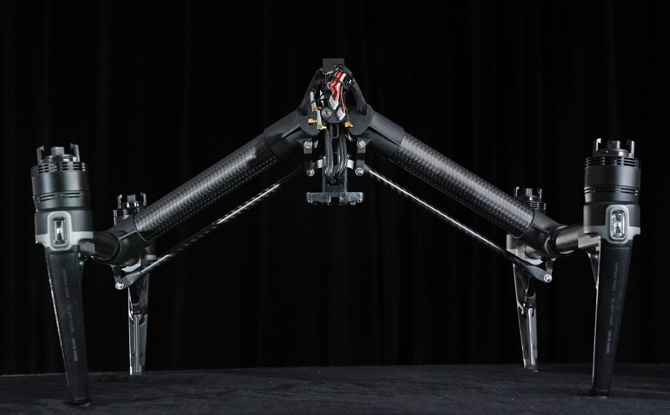

Hovedelementet og batteri systemet.

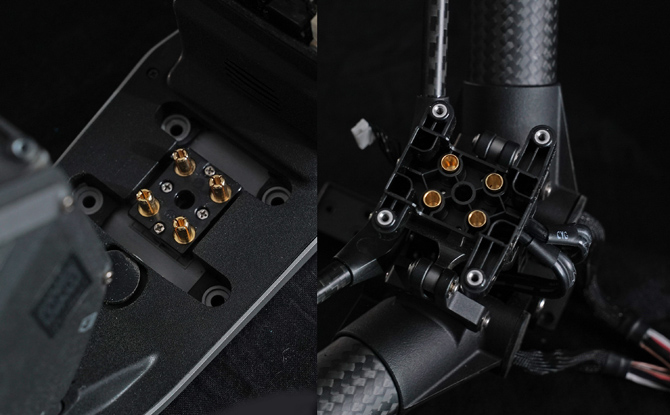

Kan du genkende de traditionelle ESC stik?

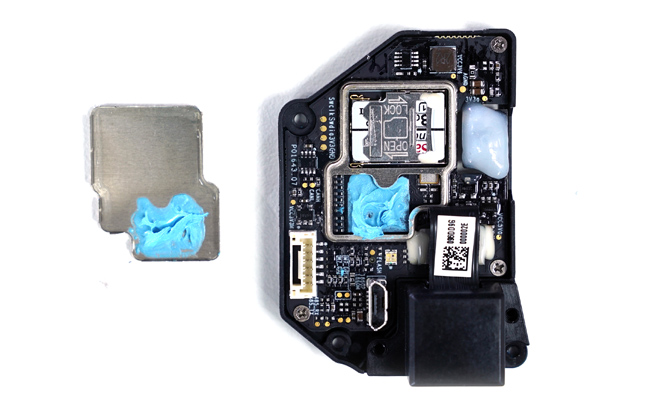

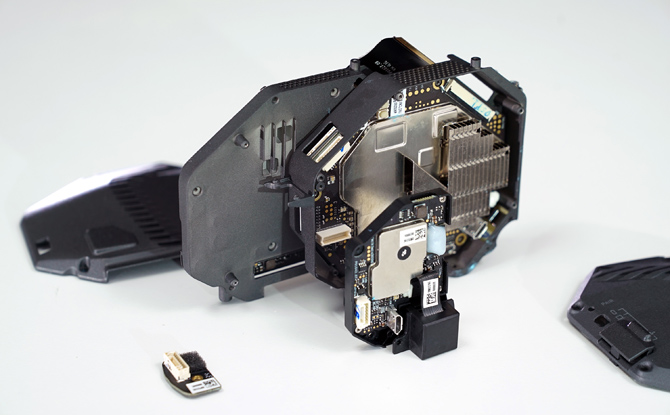

Hjernen i en DJI Inspire 2. Den har to stik til dataoverførsel, 2 x IMU og indbygget MicroSD. Den blå klæbrige masse er kølepasta der hjælper med at føre varmen væk.

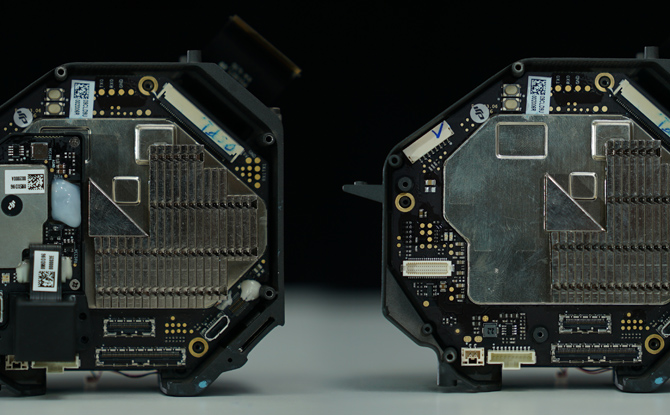

CineCore 2.0 modulet og videosenderen har begge brug for meget afkøling, hvorfor de er dækket med varmefordelingsplader med en masse kølepasta.

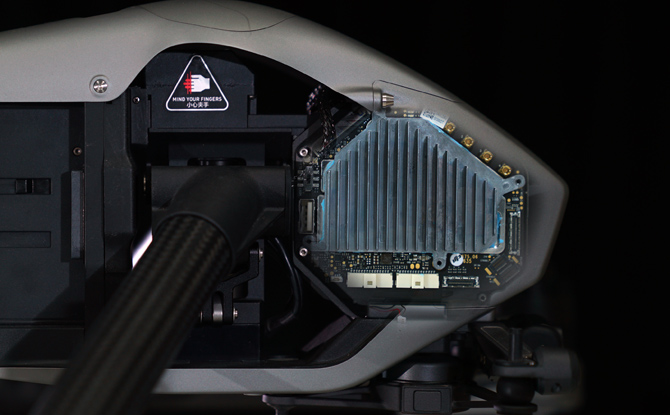

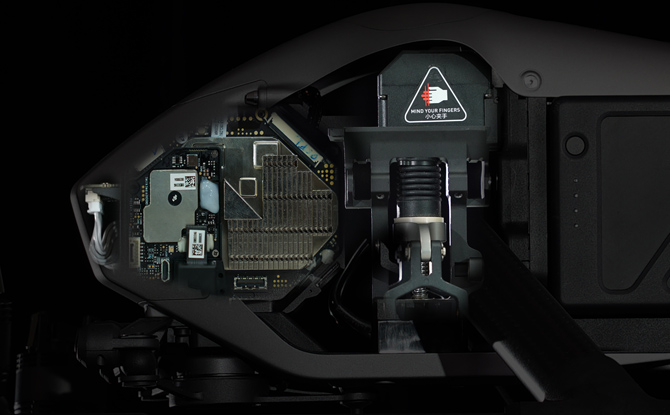

Her kan du se hvormange lag der er gemt under næsen og hvor godt pladsen er udnyttet.

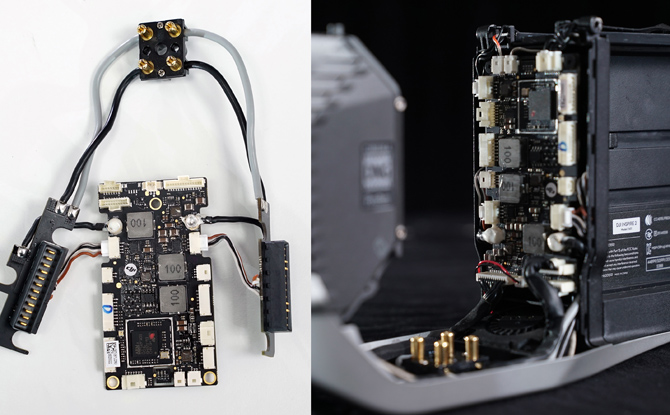

Den komplicerede energi distribution sørger for at dronen altid kan flyve med enten et eller to batterier for øget sikkerhed.

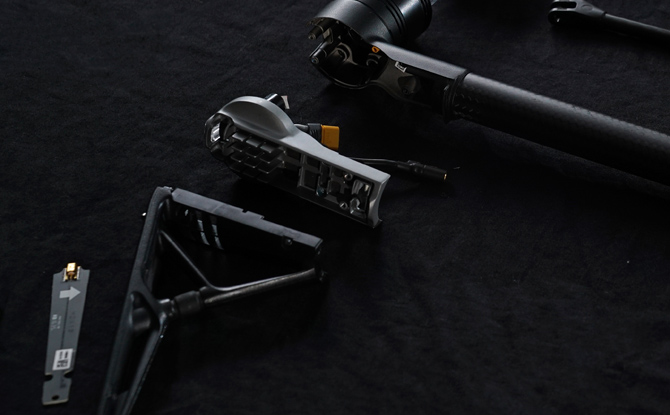

Motorerne er monteret på metaldele.

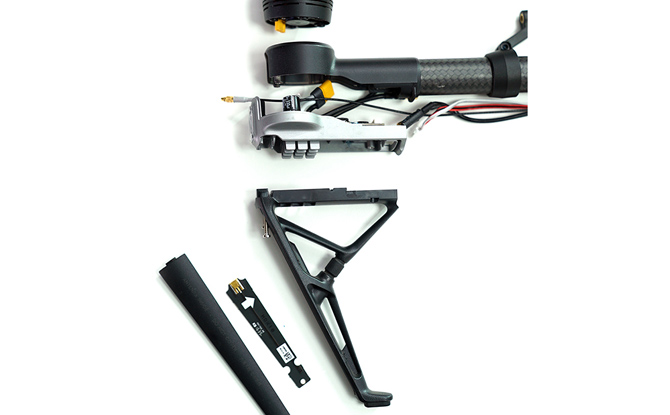

Her kan du se det meget enkle og simple design af forbindelsen mellem motor og ESC.

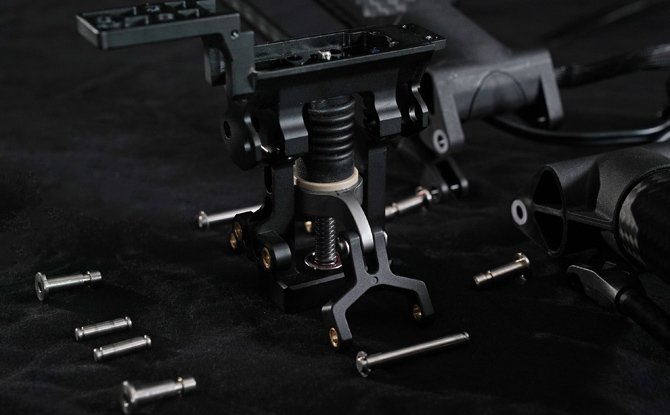

Her er én af de dele der gør DJI’s Inspire 2 unik: skruen (wormscrew) der sørger for at hæve/sænke landingstellet.

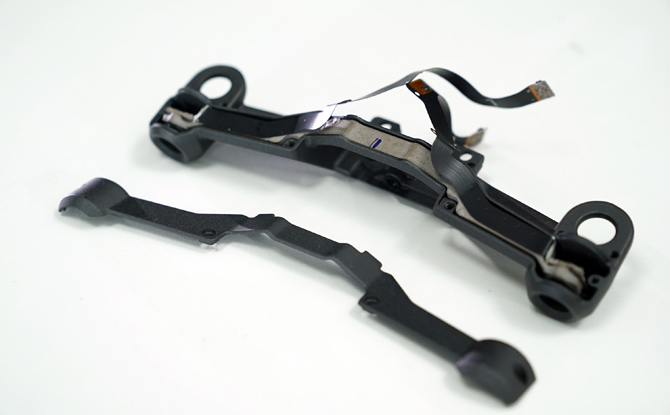

Anti-kollisions sensorer (Collision Avoidance) ser simpelt og enkelt ud. Men algoritmen der styrer det hele er utroligt kompliceret.

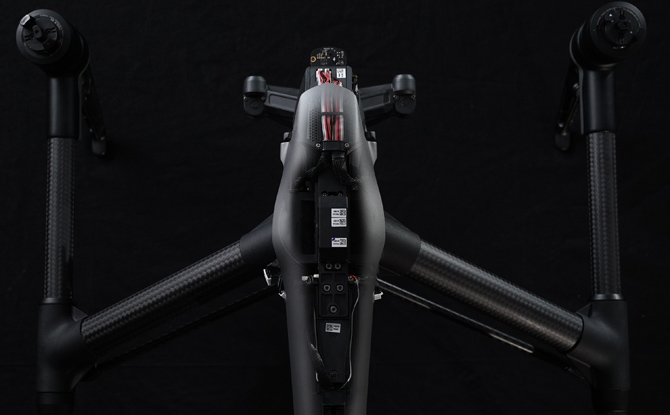

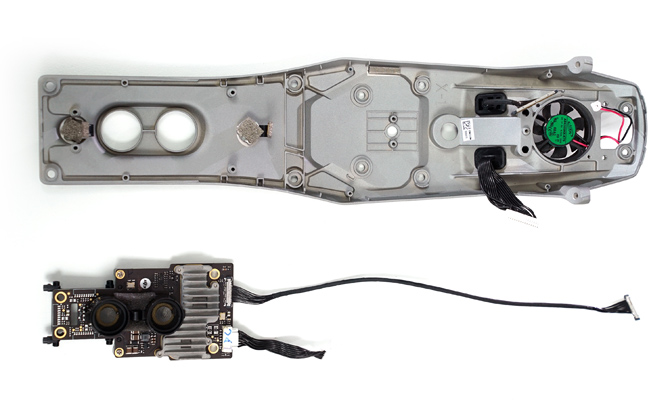

Underdelen af DJI Inspire 2 ses her med optisk og sonar sensorer, der sørger for at holde dronen stabil ved indendørs flyvning, samt den forreste køler.
Konklusion:
DJI’s Inspire 2 ses at være en avanceret drone der er designet af ingeniører med sans for detaljer. Den ser ikke bare godt ud som den sælges, men også indvendig. Kvaliteten virker robust og solid og det er fascinerede at se hvor meget teknologi der er indbygget i en avanceret drone i 2017.
